記述

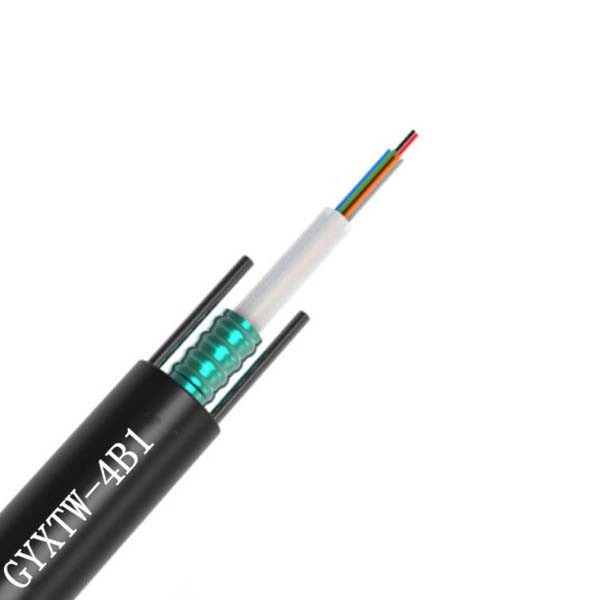

GYXTWの光ファイバケーブルは防水混合物で満ちている高係数の物質的なマツ袖で光ファイバー250μmから成っている。緩い管は両面のプラスチック上塗を施してある鋼鉄テープ（PSP）によって縦方向に包まれる。水バリア材は鋼鉄テープと緩い管の間で光ファイバケーブルの小型であることそして縦方向の防水を保障するために加えられる。2本の平行鋼線は両側に置かれ、次にポリエチレンの外装にケーブルを形作るために突き出た。
緩い緩衝管に置かれる繊維が付いている装甲単管の単一のジャケット/単一の装甲光ファイバケーブル。ケーブルの中心は黒いポリエチレンのoutjacketが付いている波形の鋼鉄テープ装甲そしてカバーによって保護される。2つは欲求の張力を提供するために鋼線を埋め込んだ。

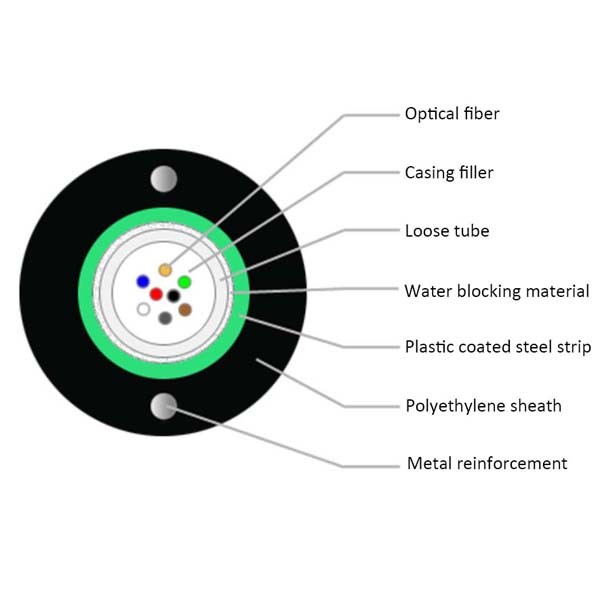

プロダクト構造
| 繊維 | 2-24の繊維、ゲルに満ちた単緩い管 |
| 装甲 | 波形の鋼鉄テープ（PSP） |
| 強さメンバー | 埋め込まれた鋼線 |
| OuterJacket | 黒い紫外線および湿気抵抗力があるポリエチレン（PE） |
特徴
1. 優秀な繊維の保護のための単管のゲルに満ちた構造。
2. CSTのarmortoケーブルをrodentattackおよび機械損傷から保護するため。
3.鋼線を好ましい引張強さを提供し、抵抗を押しつぶすために埋め込んだ。
4.取付けること容易なコンパクト。
5.紫外線および湿気resistantdesign
ケーブル構造および変数
| 繊維 計算 |
管 直径 |
鋼線 直径 |
外装の厚さ （nominal*） |
全面的な直径 （わずか**） |
重量 （およそ） |
| mm | mm | mm | mm | kg/km | |
| 6 | 2.5 | 1.0 | 2.3 | 8.4 | 73 |
| 12 | 3.0 | 1.0 | 2.3 | 8.9 | 81 |
ケーブルで通信された光ファイバーの性能
ケーブルで通信された光ファイバーの性能（ITU-T Rec。G.652D）
| 項目 | 指定 |
| 繊維のタイプ | 単一モード |
| 繊維材料 | 添加された無水ケイ酸 |
| 減少係数 @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤ 0.36 dB/km ≤0.35 dB/km ≤0.22 dB/km ≤0.25 dB/km |
| ポイント不連続 | ≤ 0.05 dB |
| ケーブルの遮断波長 | ≤ 1260 nm |
| ゼロ分散の波長 | 1300 | 1324 nm |
| ゼロ分散斜面 | ≤0.092 ps/（nmの² .km） |
| 色彩分散 @ 1288 | 1339 nm @ 1271 | 1360 nm @ 1550 nm @ 1625 nm |
≤3.5 ps/（nm。km） ≤5.3 ps/（nm。km） ≤18 ps/（nm。km） ≤22 ps/（nm。km） |
| PMD | ≤0.2 ps/kmの½ |
| モード分野直径@ 1310 nm | （8.6~9.5） ±0.6 um |
| 中心/覆われた同心性の間違い | ≤0.6 um |
| クラッディングの直径 | 125.0 ± 1 um |
| クラッディングの非環状 | ≤1.0% |
| 第一次コーティングの直径 | 245 ± 10 um |
| 証拠テスト レベル | 100 kpsi （=0.69 Gpa）、1% |
| 温度の依存 0℃~ +70℃ @ 1310及び1550nm |
≤ 0.1 dB/km |
適用温度較差
| 実用温度範囲 | -40℃への+60℃ |
| 貯蔵/輸送の温度較差 | -40℃への+60℃ |
| 設置温度較差 | -20℃への+50℃ |
